Radiostanice Dragon

Dokumentace - další foto, manuály, servisní dokumentace, ...

Dragon CB-94
Mobilní CB radiostanice.
KARUSEL, DOWN/UP, MODE, SCAN, DW, EMG, RF-Gain, Mic-Gain, ANL, SQUELCH, MOD, S-metr, PA, LCD displej, 5 pamětí, konektor pro připojení externího reproduktoru a S-metru.

Počet kanálů:         240 FM,AM
Frekvenční rozsah:    26,060-28,750 MHz
Napájení:             13,8 V ss
Rozměry:              140-41-124 mm
Vysílač
Výstupní výkon:       4 W FM
                      1 W AM
Modulace:             FM,AM

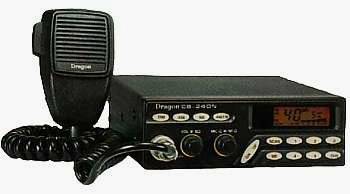

Dragon CB-240 N
Mobilní CB radiostanice.
DOWN/UP, MODE, SCAN, DW, EMG, RF-Gain, Mic-Gain, NB, ANL, SQ, DIM, S-metr, LCD displej, 5 pamětí, konektor pro externí reproduktor a S-metr.

Počet kanálů:         240 FM,AM
Frekvenční rozsah:    26,060-28,750 MHz
Napájení:             13,8 V ss
Rozměry:              154-52-190 mm
Hmotnost:             1150 g
Vysílač
Výstupní výkon:       4 W FM
                      1 W AM
Modulace:             FM,AM

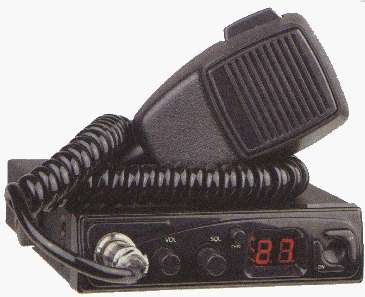

Dragon CB-407
Malá mobilní CB radiostanice.
DOWN/UP, CH 19, SQL, LED displej, konektor pro připojení externího reproduktoru a S-metru.

Počet kanálů:         40 FM
Frekvenční rozsah:    26,965-27,405 MHz
Napájení:             13,8 V ss
Rozměry:              130-32-137 mm
Hmotnost:             700 g
Přijímač
Citlivost:            0,48 microV/20 dB SINAD
Selektivita:          min. 60 dB
Vysílač
Výstupní výkon:       4 W
Modulace:             FM

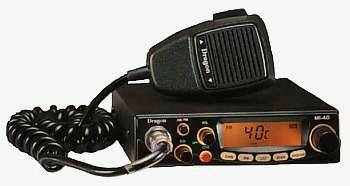

Dragon MI-40
Mobilní CB radiostanice.
KARUSEL, DOWN/UP, MODE, SCAN, DW, EMG, CH 19, SQL, FRQ, LGT, S-metr, LCD displej.

Počet kanálů:         240 FM,AM
Frekvenční rozsah:    26,060-28,750 MHz
Napájení:             13,8 V ss
Rozměry:              140-41-124 mm
Vysílač
Výstupní výkon:       4 W FM
                      1 W AM
Modulace:             FM,AM

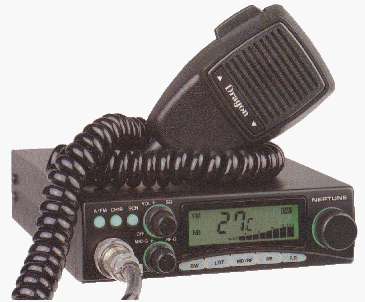

Dragon Neptune
Mobilní CB radiostanice.
KARUSEL, DOWN/UP, MODE, SCAN, DW, CH 19, RF-Gain, Mic-Gain, NB, SQ, FRQ, LGT, MOD, W-metr, S-metr, LCD displej.

Počet kanálů:         240 FM,AM
Frekvenční rozsah:    26,060-28,750 MHz
Napájení:             13,8 V ss
Rozměry:              140-41-124 mm
Vysílač
Výstupní výkon:       4 W FM
                      1 W AM
Modulace:             FM,AM

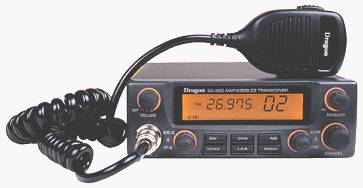

Dragon SS-485
Mobilní FM/AM/SSB radiostanice.
CHANNEL, CLARIFIER, MODE, SCAN, DW, EMG, RF-Gain, Mic-Gain, NB, SQUELCH, LCR, MOD, S-metr, PA, LCD displej.

Počet kanálů:         400 FM,AM,SSB
Frekvenční rozsah:    25,165-29,655 MHz
Napájení:             13,8 V ss
Spotřeba:             max. 3 A
Rozměry:              194-52-154 mm
Hmotnost:             1,2 kg
Přijímač
Citlivost:            0,5 microV FM
                      0,5 microV AM
                      0,25 microV SSB
Výkon NF zesilovače:  2,5 W/8 ohm
Vysílač
Výstupní výkon:        8 W FM
                       8 W AM
                      12 W SSB
Modulace:             FM,AM,SSB

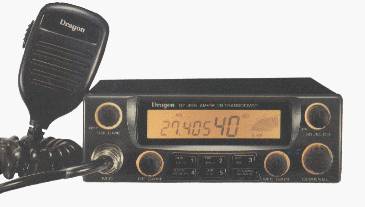

Dragon SY-485
Mobilní CB radiostanice.
CHANNEL, MODE, SCAN, DW, EMG, CH 19, RF-Gain, Mic-Gain, NB, SQUELCH, DIM, LCR, LGT, MOD, W-metr, S-metr, PA, LCD displej, 5 pamětí.

Počet kanálů:         400 FM,AM
Frekvenční rozsah:    25,165-29,655 MHz
Napájení:             13,8 V ss
Rozměry:              194-52-154 mm
Hmotnost:             1,2 kg
Přijímač
Citlivost:            0,5 microV FM
                      0,5 microV AM
Výkon NF zesilovače:  2,5 W/8 ohm
Vysílač
Výstupní výkon:       4 W FM
                      4 W AM
Modulace:             FM,AM

Dragon SY-485 +
Mobilní CB radiostanice.
CHANNEL, MODE, SCAN, DW, EMG, CH 19, RF-Gain, Mic-Gain, NB, SQUELCH, DIM, LCR, LGT, MOD, W-metr, S-metr, PA, LCD displej, 5 pamětí.

Počet kanálů:         400 FM,AM
Frekvenční rozsah:    25,165-29,655 MHz
Napájení:             13,8 V ss
Rozměry:              194-52-154 mm
Hmotnost:             1,2 kg
Přijímač
Citlivost:            0,5 microV FM
                      0,5 microV AM
Výkon NF zesilovače:  2,5 W/8 ohm
Vysílač
Výstupní výkon:       15 W FM
                      15 W AM
Modulace:             FM,AM

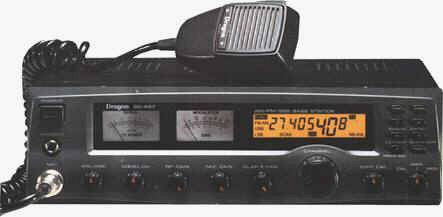

Dragon SS-497
Stabilní FM/AM/SSM radiostanice.
KARUSEL, CLARIFIER, DOWN/UP, SPAN, A-channel, MODE, SCAN, DW, RF-Gain, Mic-Gain, NB, ANL, HI/LO, SQUELCH, CAL, LCR, MOD, CALL, analogový SWR, analogový S-metr, LCD displej, 5 pamětí.

Počet kanálů:         400 FM,AM,SSB
Frekvenční rozsah:    25,165-29,695 MHz
Ladicí krok:          1kHz, 10kHz a 100 kHz
Napájení:             230 V~ nebo 10,8-15,6 V ss
Rozměry:              250-300-92 mm
Přijímač
Citlivost:            0,5 microV/12 dB SINAD (EMK) FM
                      0,9 microV/12 dB SINAD (EMK) AM
                      0,5 microV/12 dB SINAD (EMK) SSB
Selektivita:          60 dB FM/AM
                      70 dB SSB
Výkon NF zesilovače:  2,5 W/8 ohm
Vysílač
Výstupní výkon:        8 W FM
                       4 W AM
                      12 W SSB
Modulace:             FM,AM,SSB

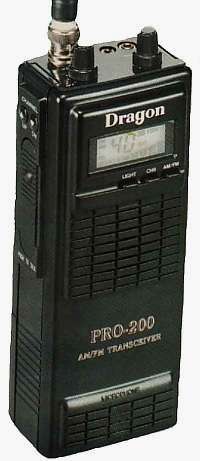

Dragon PRO-200
Ruční občanská radiostanice.
DOWN/UP, MODE, EMG, HIGH/LOW, SQUELCH, LIGHT, S-metr, LCD displej.

Počet kanálů:         240 FM,AM
Napájení:             12 V ss (10 x AA)
Spotřeba při:         vysílání max. 1,2 A
                      příjmu 30 mA
Rozměry:              37-130-34 mm
Přijímač
Citlivost:            0,3 microV/12 dB SINAD FM
                      0,5 microV/12 dB SINAD AM
Selektivita:          65 dB
Výkon NF zesilovače:  0,5 W
Vysílač
Výstupní výkon:       4 W/1 W FM
                      1 W AM
Modulace:             FM,AM

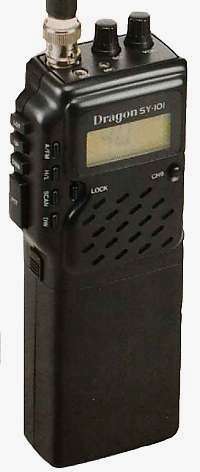

Dragon SY-101
Ruční občanská radiostanice.
DOWN/UP, MODE, SCAN, DW, EMG, POWER SAVE, HIGH/LOW, LIGHT, LOCK, SQUELCH, S-metr, BNC konektor, konektor pro připojení externího reproduktoru, mikrofonu a napájení, LCD displej.

Počet kanálů:         240 FM,AM
Frekvenční rozsah:    26,060-28,750 MHz
Napájení:             11-15 V ss (9 x AA)
Spotřeba při:         vysílání max. 0,9 A
                      příjmu 80 mA
Rozměry:              49-170-42 mm
Hmotnost:             400 g (bez ACCU)
Přijímač
Citlivost:            0,5 microV/20 dB SINAD
Vysílač
Výstupní výkon:       4 W/1 W FM
                      1 W AM
Modulace:             FM,AM

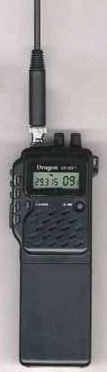

Dragon SY-101+
Ruční občanská radiostanice.
DOWN/UP, MODE, SCAN, DW, EMG, CH 19, POWER SAVE, HIGH/LOW, SQUELCH, BEEP, LCR, LIGHT, LOCK, MOD, W-metr, S-metr, BNC konektor, konektor pro připojení externího reproduktoru, mikrofonu a napájení, LCD displej se zobrazením frekvence a kanálu, 5 pamětí.

Počet kanálů:         400 FM,AM
Frekvenční rozsah:    26,065-28,305 MHz
Napájení:             10,8-15,6 V ss
Spotřeba při:         vysílání max. 1,2 A
                      příjmu max. 0,4 A
                      příjmu SAVE max. 37 mA
Rozměry:              63-169-39 mm
Hmotnost:             400 g (bez ACCU)
Přijímač
Citlivost:            0,5 microV/20 dB SINAD FM
                      0,7 microV/10 dB SINAD AM
Selektivita:          min. 60 dB
Výkon NF zesilovače:  min. 0,5 W/16 ohm
Vysílač
Výstupní výkon:       4 W/0,6 W
Modulace:             FM,AM

Dragon SS-201
Ruční FM/AM/SSB radiostanice.
DOWN/UP, SPAN, CLARIFIER, MODE, SCAN, EMG, RF-Gain, Mic-Gain, NB, H/L, SQUELCH, CALL, LCR, LIGHT, LOCK, S-metr, BNC konektor, LCD displej, 5 pamětí.

Počet kanálů:         400 FM,AM,SSB
Frekvenční rozsah:    25,165-29,655 MHz
Napájení:             7,2-13,8 V ss
Spotřeba při:         vysílání max. 1,2 A
                      příjmu SAVE max. 50 mA
Rozměry:              63-169-39 mm
Hmotnost:             400 g (bez ACCU)
Přijímač
Citlivost:            1 microV FM
                      1 microV AM
                      0,8 microV SSB
Výkon NF zesilovače:  0,5 W
Vysílač
Výstupní výkon:       4 W/1 W FM
                      4 W/1 W AM
                      6 W SSB
Modulace:             FM,AM,SSB
