Digitální hodiny s digitrony (1990)
Polovodiče
4x digitrony Z570MP, 7x MH 7400, 1x MH 7440, 1x MH 7474, 4x MH 7490, 1x MH 74141, 1x MHB 4020, 1x 555
2x KD 135, 1x KU 611, 4x KF 503, 2x 2T606B, 4x KY 132, 1x KY 131

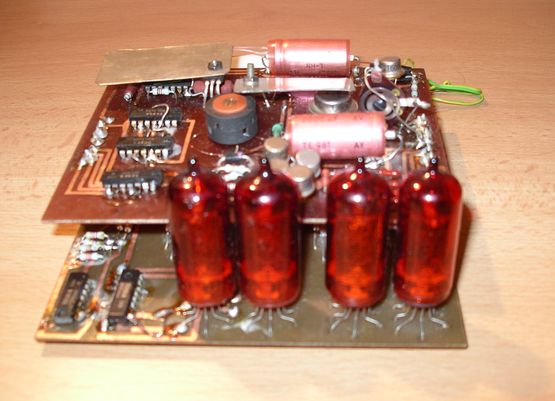

Foto
Další fotky

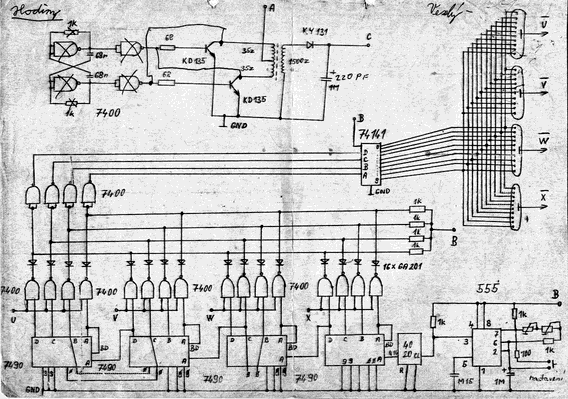

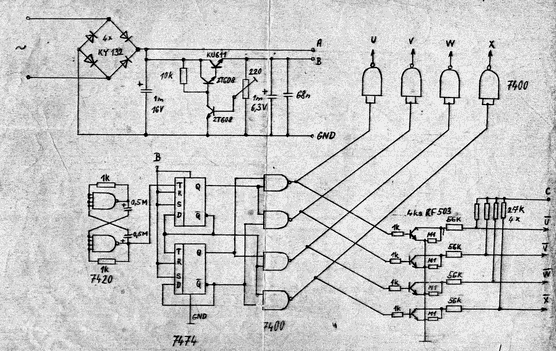

Schéma
schema.djvu - schéma v 200 DPI (321 kB)
